安防工业级千兆一光二电单模单纤收发器

FLY-IMCB系列工业级光纤收发器是专为工业环境而设计的,可以实现2个10/100/1000Base-Tx双绞线电信号和1个1000Base-Fx光信号之间的转换。 其可靠的硬件设计特别适用于需持续运行的工业通信应用。

FLY-IMCB系列工业级光纤收发器是专为工业环境而设计的,可以实现2个10/100/1000Base-Tx双绞线电信号和1个1000Base-Fx光信号之间的转换。
其可靠的硬件设计特别适用于需持续运行的工业通信应用。采用无风扇铝合金外壳设计,MTBF高达25年。


术参数

以太网标准

IEEE802.3 IEEE802.3v IEEE802.3x IEEE802.3ab 1000Base-TX/FX

交换属性
MAC地址2K
背板带宽6.0Gbps
包转发率1MBit
交换延迟<5μs
接口

千兆接口

数量:3个

接口形式:1*9型光口(SC/ST/FC/LC接口,单/多模可选)

接口速率:1000Base-LX(光口)、10/100/1000M自适应电口

电源端子

5.08mm间距插入式端子

传输距离

双绞线

100m(标准CAT5/CAT5e线缆)

多模光纤

千兆多模:1310nm,500m;    850nm,0.5KM

单模光纤

千兆单模:1310nm,20km;

LED指示灯

前面板指示灯

接口指示灯:FX

电源状态指示灯:PWR

电源指标

输入电压

DC9~36V  (双电源)

整机功耗

<3.4W@满载

过载保护支持
反接保护支持
工作环境
工作温度

-40℃~85℃

存储温度

-40℃~85℃

相对湿度

5%~95%(无凝露)

机械结构

外壳

IP40防护等级,铝合金外壳

安装

标准35mm间距DIN卡轨式

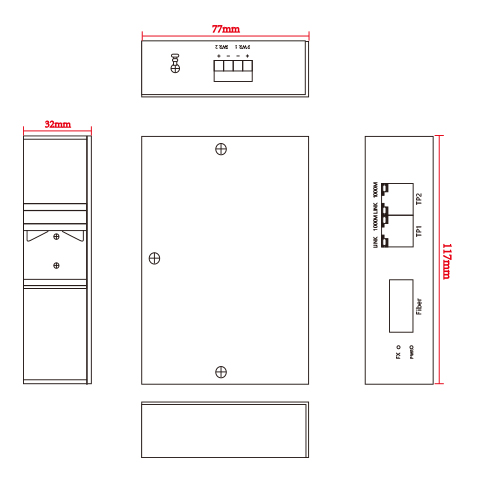

尺寸

117mm*77mm*32mm (W×H×D)

行业标准

EMC

EN61000-4-2(ESD),Level 4

EN61000-4-3(RS),Level 4

EN61000-4-4(EFT),Level 4

EN61000-4-5(Surge),Level 4

EN61000-4-6(CS),Level 4

EN61000-4-8,Level 5

冲击

IEC60068–2-27

自由落体

IEC60068-2-32

震动

IEC60068-2-6

质保

保修期

5年

认证

CE、FCC
