3G 20KM 1270nm SFP双纤光模块

融创飞宇3G SFP光模块是高性能、经济高效的模块,支持3Gbps的传输速率和20km的SMF传输距离。该光模块由三部分组成:一个FP激光发射器,一个PIN光电二极管与一个跨阻抗前置放大器(TIA)和MCU控制单元。所有模块均满足一级激光安全要求。光模块兼容SFP多源协议(MSA)和SFF-8472。

产品特点产品应用
155M-4.25Gbps操作的数据速率光纤通道
符合SFP MSA和设定触发器- 8472双LC插座开关切换界面
数字诊断监控:内部校准或外部校准可切换地板应用程序
符合RoHS路由器/服务器接口
+3.3v单电源其他光传输系统
操作情况下温度范围0°C + 70°C(商业)或-40°C + 85°C(工业)

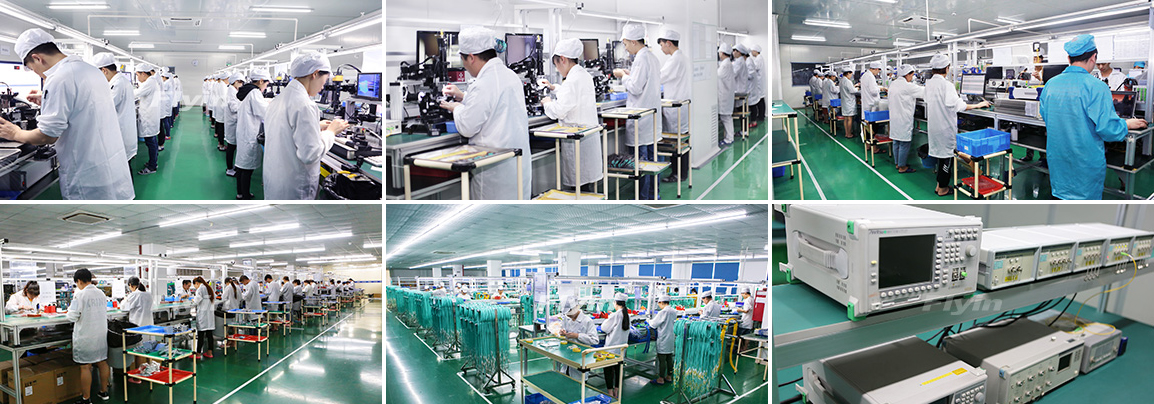

生产车间展示


155Mb/s SFP双纤光模块

型号速率工作波长传输距离发光功率接收灵敏度管芯接口
FYSF-8503-M5BD155Mb/s850nm550M-8~-3dBm≤-24dBmVCSELLC
FYSF-1303-10BD155Mb/s1310nm10KM-12~-8dBm≤-32dBmFPLC
FYSF-1303-40BD155Mb/s1310nm40KM-8~-3dBm≤-32dBmFPLC
FYSF-1503-80BD155Mb/s1550nm80KM-5~0dBm≤-32dBmDFBLC
FYSFC-**03-80BD155Mb/s**nm80KM-5~0dBm≤-32dBmDFBLC

备注:CWDM型号栏**和工作波长**对应波长1270nm~1610nm


622Mb/s SFP双纤光模块

型号速率工作波长传输距离发光功率接收灵敏度管芯接口
FYSF-8506-M5B622Mb/s850nm550M-8~-3dBm≤-18dBmVCSELLC
FYSF-1306-10B622Mb/s1310nm10KM-9~-3dBm≤-24dBmFPLC
FYSF-1306-40B622Mb/s1310nm40KM0~5dBm≤-24dBmDFBLC
FYSF-1506-80B622Mb/s1550nm80KM0~5dBm≤-26dBmDFBLC
FYSF-1506-C0B622Mb/s1550nm120KM0~5dBm≤-34dBmDFBLC
FYSFC-**06-80B622Mb/s**nm80KM0~3dBm≤-26dBmDFBLC

备注:CWDM型号栏**和工作波长**对应波长1270nm~1610nm


1.25Gb/s SFP双纤光模块

型号速率工作波长传输距离发光功率接收灵敏度管芯接口
FYSF-8512-M5B1.25Gb/s850nm550M-8~-3dBm≤-17dBmVCSELLC
FYSF-1312-10B1.25Gb/s1310nm10KM-9~-3dBm≤-20dBmFPLC
FYSF-1312-40B1.25Gb/s1310nm40KM-5~0dBm≤-24dBmDFBLC
FYSF-1512-40B1.25Gb/s1550nm40KM-5~0dBm≤-24dBmDFBLC
FYSF-1512-80B1.25Gb/s1550nm80KM0~5dBm≤-26dBmDFBLC
FYSF-1512-C0B1.25Gb/s1550nm120KM0~5dBm≤-31dBmDFBLC
FYSFC-**12-80B1.25Gb/s**nm80KM0~5dBm≤-26dBmDFBLC
FYSFC-**12-C0B1.25Gb/sC17~C61120KM0~5dBm≤-31dBmDFBLC

备注:CWDM型号栏**和工作波长**对应波长1270nm~1610nm

          DWDM型号栏**对应通道C17(1563.86nm)~C61(1528.77nm)


2.5Gb/s SFP双纤光模块

型号速率工作波长传输距离发光功率接收灵敏度管芯接口
FYSF-8524-M5B2.5Gb/s850nm300M-8~-3dBm≤-18dBmVCSELLC
FYSF-1324-10B2.5Gb/s1310nm10KM-5~0dBm≤-19dBmDFBLC
FYSF-1324-40B2.5Gb/s1310nm40KM-2~3dBm≤-19dBmDFBLC
FYSF-1524-80B2.5Gb/s1550nm80KM0~5dBm≤-28dBmDFBLC
FYSF-1524-C0B2.5Gb/s1550nm120KM1~6dBm≤-30dBmDFBLC
FYSFC-**24-40B2.5Gb/s**nm40KM-2~3dBm≤-19dBmDFBLC
FYSFC-**24-80B2.5Gb/s**nm80KM0~5dBm≤-28dBmDFBLC
FYSFD-**24-80B2.5Gb/sC17~C6180KM0~5dBm≤-28dBmDFBLC
FYSFD-**24-C0B2.5Gb/sC17~C61120KM0~5dBm≤-30dBmDFBLC

备注:CWDM型号栏**和工作波长**对应波长1270nm~1610nm

          DWDM型号栏**对应通道C17(1563.86nm)~C61(1528.77nm)


3Gb/s SFP双纤光模块

型号速率工作波长传输距离发光功率接收灵敏度管芯接口
FYSF-1330-10B3Gb/s1310nm10KM-9~-3dBm≤-18dBmDFBLC
FYSF-1330-40B3Gb/s1310nm40KM0~3dBm≤-20dBmDFBLC
FYSF-1530-80B3Gb/s1550nm80KM0~5dBm≤-26dBmDFBLC
FYSFC-**30-80B3Gb/s**nm80KM0~5dBm≤-26dBmDFBLC

备注:CWDM型号栏**和工作波长**对应波长1270nm~1610nm
